Dragex Abgasschalldämpfer
werden in verschiedenen Ausführungen produziert. Dabei haben wir uns auf besondere Anforderungen unserer Kunden spezialisiert.

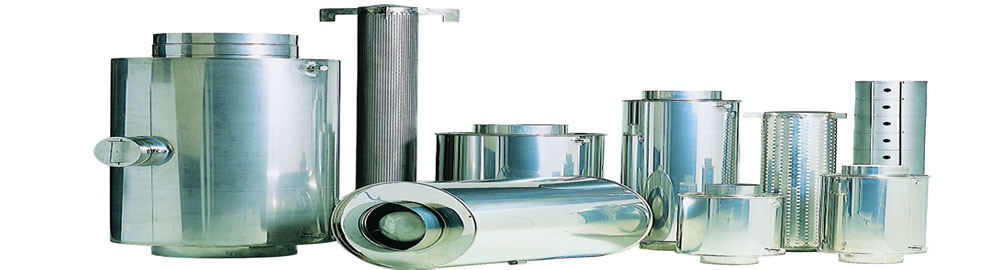

Die Dragex Produktfamilie gliedert sich in verschieden Teilbereiche, Abgasschalldämpfer in Resonanzkammerbauweise, Kernsonden zum Einhängen in den Schornsteinkopf, Kammer-resonatoren sowie Membranabsorber in Modulbauweise sowie Sonderlösungen gehören dazu. Eine kleine Übersicht bietet die nachfolgende Auswahl, für weitere Informationen nehmen Sie bitte Kontakt uns auf oder Informieren Sie sich über den Downloadbereich.
Dragex Silent, speziell für Kessel und Motoren:

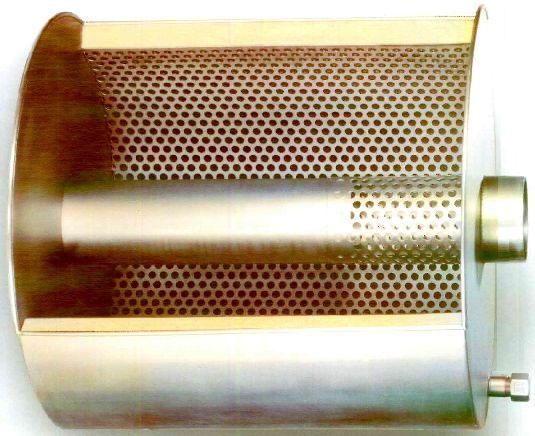

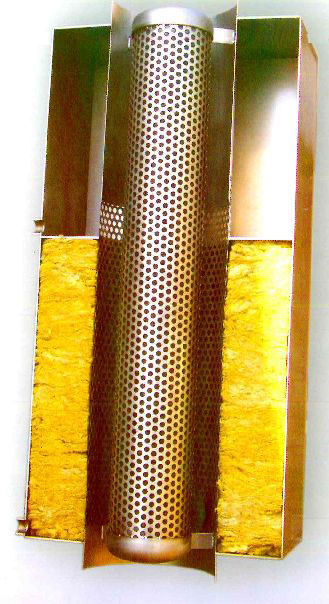

Der Dragex Silent ist eine Kombination aus dem bewährten Mineralabsorber, verbunden mit einer speziell ausgebildeten Resonanzkammer für niedrige Frequenzen. Das Wirkungsoptimum liegt im Bereich zwischen 120 Hz. und 250 Hz., im Bereich der typischen Verbrennungsgeräusche. Lieferbar für DN 80 bis 200mm.
Dragex Silent
Dragex Resoflex
Der Dragex Resoflex bietet in serieller Auslegung eine gezielte, abgestimmte Dämpfung von 32dB bei 250 Hz. Sowohl in eckiger als auch runder Bauform lieferbar, deckt er den Einsatzbereich für Heizkesselanlagen, BHKW`s und Netzersatzstromanlagen vollständig ab. Lieferbar für DN 250 bis 600mm.
Dragex Resoflex

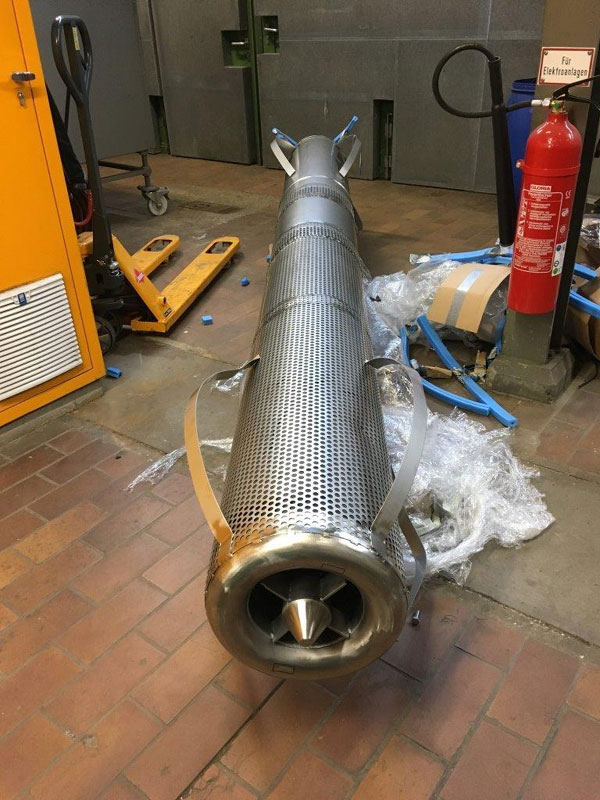

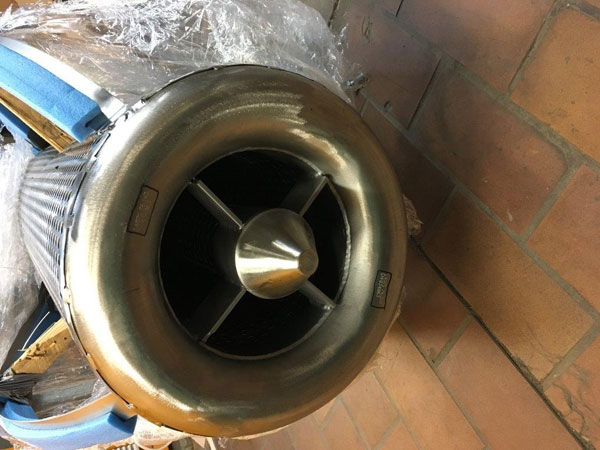

Dragex Kernsonden

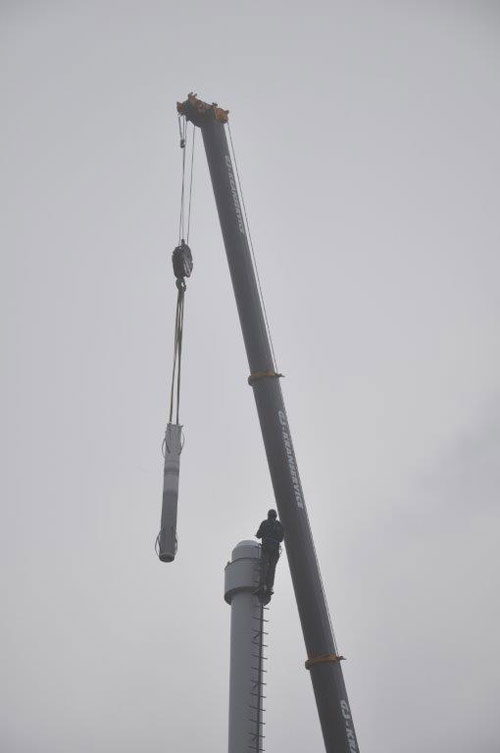

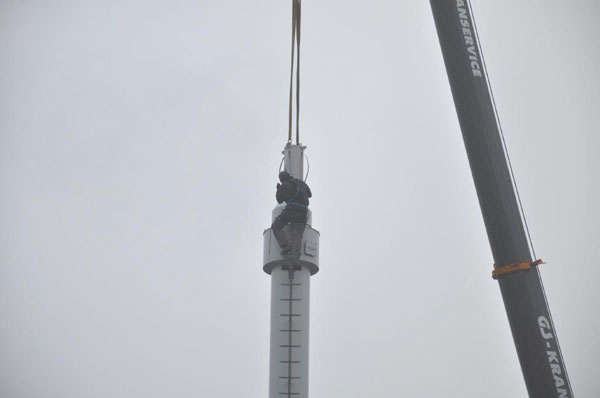

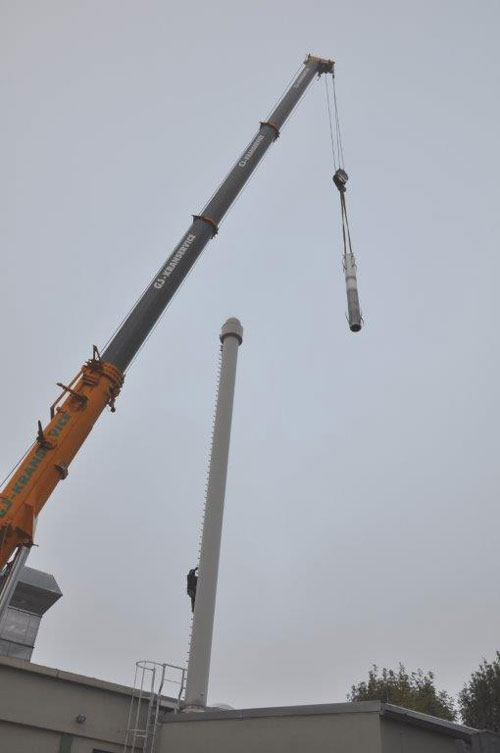

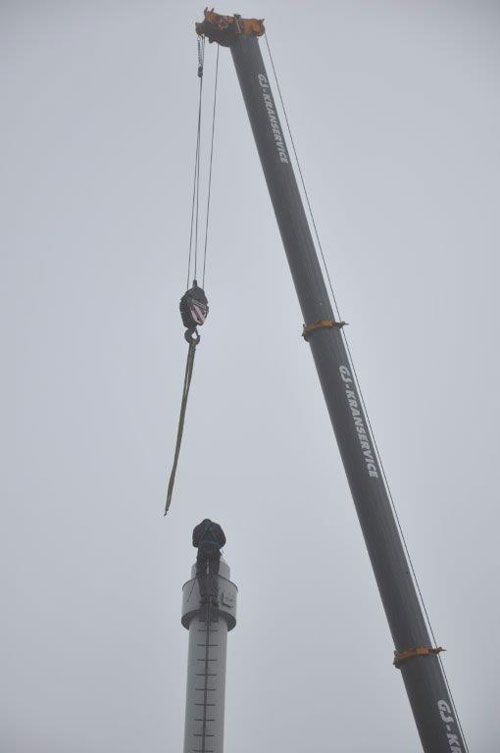

als Schalldämpfer zum Einhängen in die Kaminmündung
Die Dragex Kernsonden sind ausgelegt für die Dämpfung tiefer und niedriger Frequenzen im Bereich von ca 63 - 250 Hz.
Die konstruktive Besonderheit besteht in der Aneinanderreihung unterschiedlich abgestimmter Resonanzkammern , den sog. A/4 - Resonatoren, wobei die Länge der einzelnen Kammern eine Funktion der Temperatur und des Volumens ist.
Material : EST 1.4571
Verblockung : ca. 40 % des freien Kaminquerschnitts, Widerstandsbeiwert : Ceta = 0,35
Fertigung : mit Auflagerkreuz und unteren Abstandshaltern zur Zentrierung.
Hinweis: Der Bezirksschornsteinfegermeister ist zu konsultieren.
Dragex Sonderlösungen
Unsere besondere Stärke liegt in der individuellen, also kundenspezifischen Auslegung von Abgasschalldämpfern und Kernsonden. Sofern die notwendigen Randbedingungen zur Auslegung, insbesondere technische Daten zur Abgastemperatur, Schallspektrum, Einsatzort unter Berück-sichtigung gesetzlicher Anforderungen, etc. bekannt sind. Dabei liefern wir von DN 80 bis 3000 mm!
Die Messwertaufnahme vor Ort zur Erstellung eines Schallspektrums, ist eine unerlässliche Notwendigkeit zur zielgerichteten Auslegung von Abgasschalldämpfern.
Die Analyse der gemessenen Daten der Messwertaufnahme durch, ermöglicht bereits im Planungsstadium des Abgasschalldämpfers eine grobe Abschätzung der notwendigen Parameter.
Unter Anwendung von CAD wird die Planung umgesetzt. Die Laserjobs für modernste Industrielaser stehen in engem Zusammenhang mit dem verantwortlichen Ingenieur sowie der Endkontrolle vor dem Produktzuschnitt.

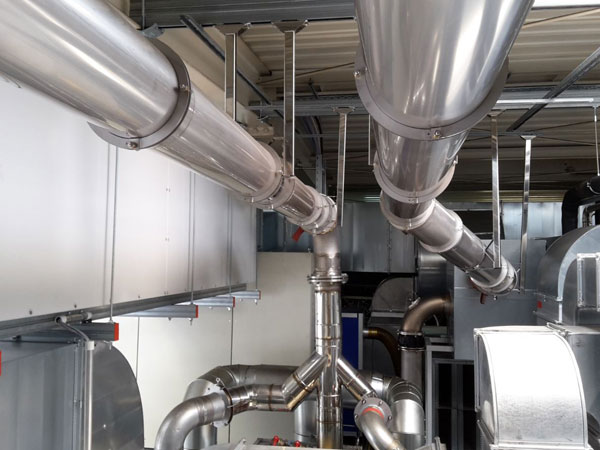

Die Planungsphase beinhaltet auch die Berücksichtigung bereits installierter Komponenten vor Ort.

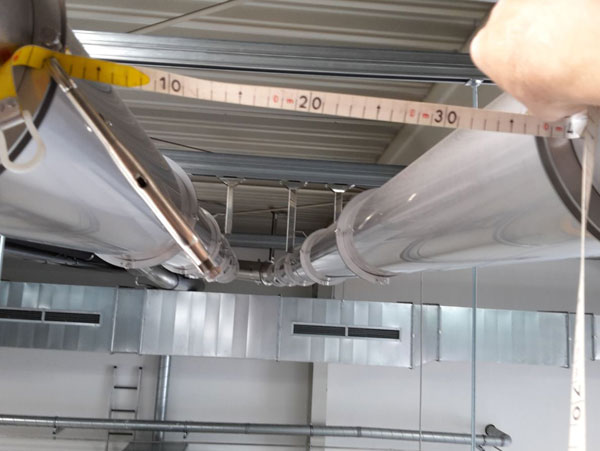

Bei der Nachrüstung in bestehende Abgasstrecken ist ein genaues Aufmaß zur Auslegung / Konstruktion unerlässlich.

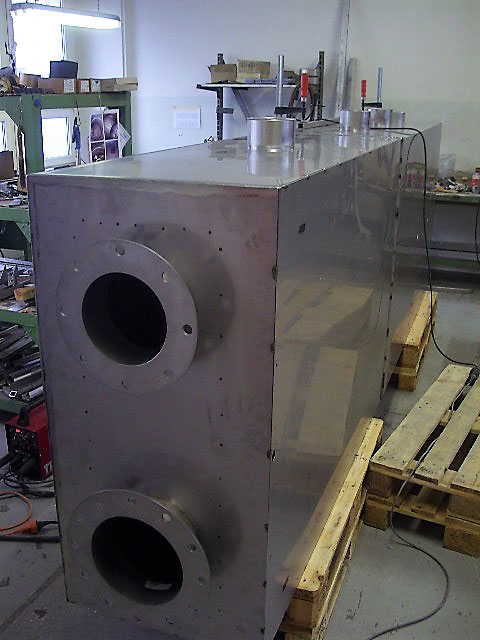

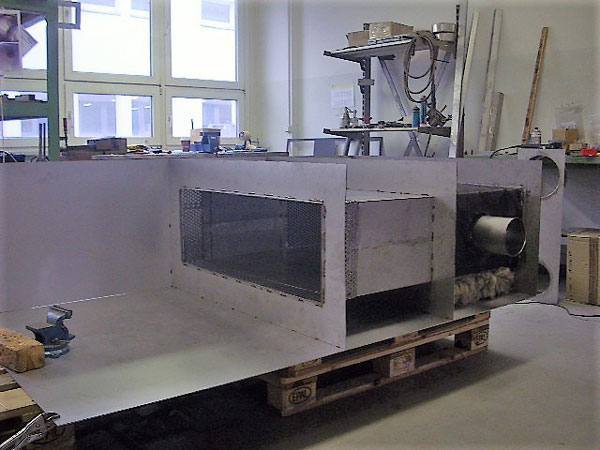

In einzelnen Abschnitten erfolgt nun die Fertigung des Abgasschalldämpfers.

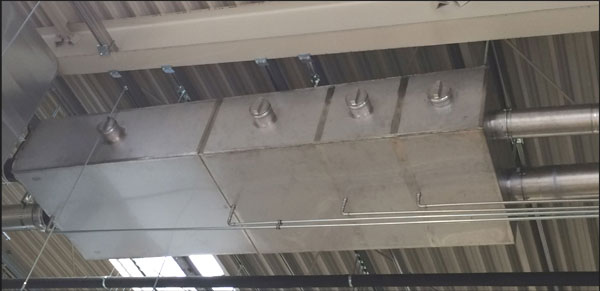

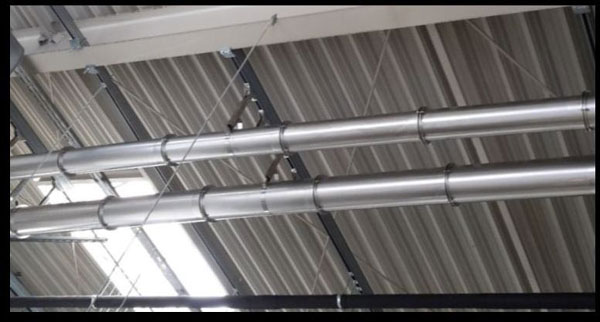

Fertig ! Der Resonanzkammerschalldämpfer kann nun montiert werden.

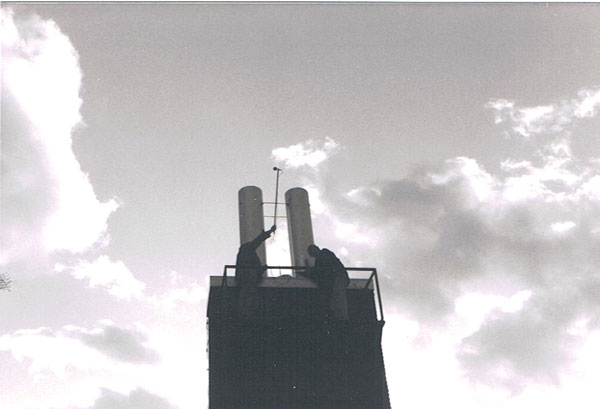

Vorher... Nachher!
